Prestations réglementaires
Sonde de reconnaissance & Test de réponse thermique (TRT)
Avant la réalisation des travaux, une sonde de reconnaissance et un test de réponse thermique (TRT) peuvent être préconisés.
La sonde reconnaissance permet d’identifier les lithologies et entités hydrogéologiques présentes au droit du projet. Elle sert également à anticiper d’éventuelles difficultés techniques, valider la faisabilité du forage et adapter le dimensionnement du champ de sondes en conséquence.

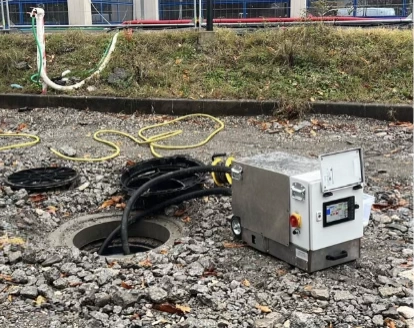

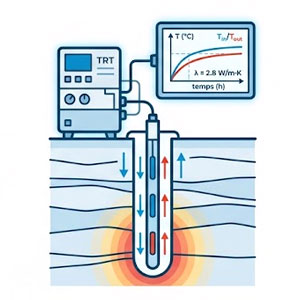

Le TRT consiste à faire circuler un fluide à température constante dans une sonde posée et cimentée. Le différentiel de température mesuré à l’entrée et à la sortie de la sonde permet de déterminer les propriétés thermiques du terrain : conductivité thermique, capacité calorifique volumétrique, température initiale, résistance thermique de la sonde. Ces propriétés thermiques servent ensuite à affiner le dimensionnement et garantir des performances durables.
Le potentiel géothermique d’un sol est lié à sa conductivité thermique qui se caractérise par la capacité d’échange thermique du sous-sol et à la température du sous-sol. Elles conditionnent le mètre linéaire total de forage à réaliser pour obtenir une puissance d’échange donnée : plus la conductivité thermique est élevée, plus la puissance d’échange par mètre linéaire de sonde sera élevée.
Ces informations sont essentielles pour dimensionner l’échangeur géothermique et déterminer le nombre et la profondeur des sondes nécessaires et garantir un confort optimal pour les occupants.
Propriétés clés
- Température initiale non perturbée moyenne du terrain
- Conductivité thermique moyenne du sol
- Résistance équivalente de la sonde géothermique
Principe
Observation depuis la surface des températures d’entrée et de sortie de la SGV testée
Méthode
Avantage
Aucun capteur enterré nécessaire, seules les mesures à l’entrée et sortie du sol suffisent
Objectif
Dimensionnement précis de la pompe à chaleur et optimisation de la performance thermique du champ de sondes

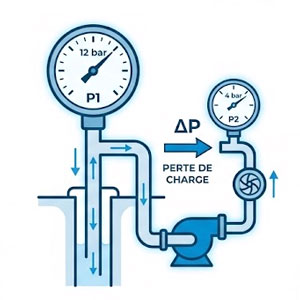

Tests en pression et perte de charge
La conformité et la performance d’un système géothermique reposent sur une mise en œuvre maîtrisée et des contrôles rigoureux tout au long des travaux. Nos réalisations respectent l’ensemble des essais obligatoires et recommandés par les normes NF X 10‑970 et NF EN 17522, références française et européenne pour les sondes géothermiques verticales en circuit fermé.
Nous réalisons des essais de mise en pression à chaque étape clé (avant pose, après cimentation et après raccordement), en complément des essais réalisés en usine, afin de garantir l’étanchéité complète du circuit.
Grâce à nos essais de perte de charge et de circulation, nous vérifions l’intégrité hydraulique du système géothermique et la cohérence des débits avec le dimensionnement.
Ces mesures sont formalisées dans notre protocole de contrôle (conforme à la norme SIA 384/6) et transmises dans le DOE, assurant ainsi une installation durable et conforme à la réglementation.
Objectif
Contrôler l’étanchéité, la conformité et la performance hydraulique du système
Equipement utilisé
- Débitmètre pour mesurer le débit réel
- Manomètre 2 voies pour vérifier la pression
- Pompe de circulation pour simuler le fonctionnement
- Soupape de sécurité réglable pour protéger le réseau
- Purgeur d’air automatique pour éviter les bulles
- Abaques producteurs pour le scalculs de perte de charges.
Objectif
Tests réalisés conformément aux normes NF X10-970 et NF EN-17522

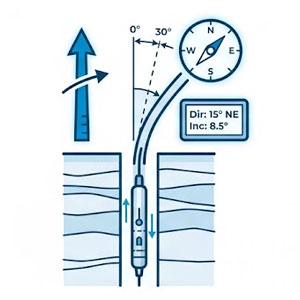

Test de Directions et d'Inclinaisons
Dans le cadre des forages inclinés, Auvergne Forage vérifie les trajectoires des puits afin de garantir un espacement optimal des sondes et la performance du champ géothermique. Après forage, une sonde de mesure de direction et d’inclinaison est introduite dans la sonde en PEHD pour déterminer la position finale du puits.
Ces données permettent d’ajuster si nécessaire les forages suivants et d’assurer la conformité au référentiel GMI, notamment pour la déclaration des têtes et pieds de sondes sur la plateforme du BRGM.
Méthode
Données
Positions finales des puits stockées et analysées pour optimiser les puits suivants.
Relevé et analyse de la position de la sonde sur toute sa longueur.
Garanties
Respect strict de l’espacement entre sondes, conformité avec les contraintes de conception et garantie de la performance énergétique du champ de sondes
