Exécution
Raccordement des sondes au collecteur
Les sondes géothermiques sont raccordées sur un collecteur pour centraliser les flux hydrauliques, répartir le débit entre les sondes, l’ajuster et pérenniser l’installation dans le temps.
- Pièces en Y pour connecter les tuyauteries en U
- Manchons de protection pour relier les réseaux horizontaux

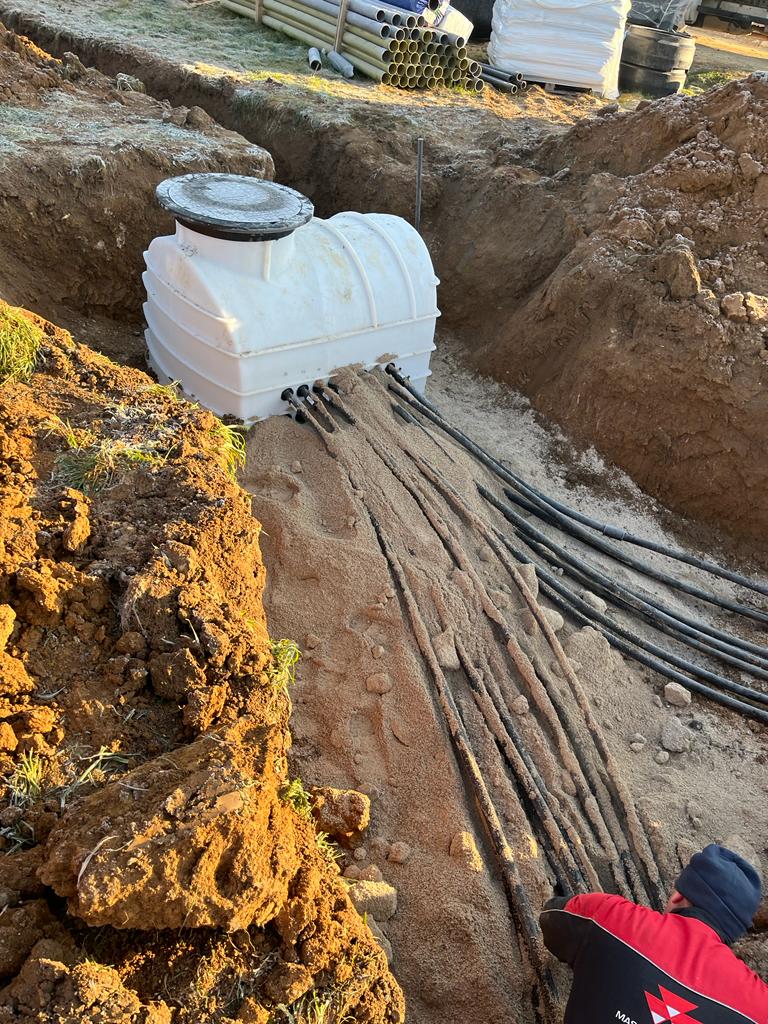

- Collecteur enterré pour un accès facile à tous les organes de réglage
Infos clés
- Matériaux : PEHD électro-soudable
- Collecteur : marque GNV ou équivalent
- Permet la maintenance et le contrôle de toutes les sondes
Remplissage en Glycol
Après l’installation des sondes géothermiques, le circuit doit d’abord être rempli à l’eau pour effectuer un rinçage complet. Cette opération permet d’évacuer toutes les impuretés et particules entrées lors de la mise en place, garantissant un réseau propre et performant. Chaque sonde et circuit est rincé individuellement sous pression contrôlée avant le remplissage définitif.
Le remplissage final se fait avec une solution à base de monopropylène glycol dilué, biodégradable et compatible avec les sondes. Cette solution protège le réseau contre la corrosion et l’envasement, tout en assurant la longévité et l’efficacité du système. Chaque circuit est rempli séparément pour garantir la sécurité et la performance.
Infos clés
- Rinçage : chaque sonde sous 2 bars pendant au moins 10 minutes, jusqu’à sortie d’eau claire
- Remplissage glycol : concentration selon préconisations fabricant d’antigel
- Pompe de remplissage adaptée pour sondes jusqu’à 200 m de profondeur
- Pompe de circulation : débit 2m3/h, pression disponible 3 bars, avec soupape de sécurité de 2,5 bars pour ne pas dépasser la pression d’épreuve de 24 bars

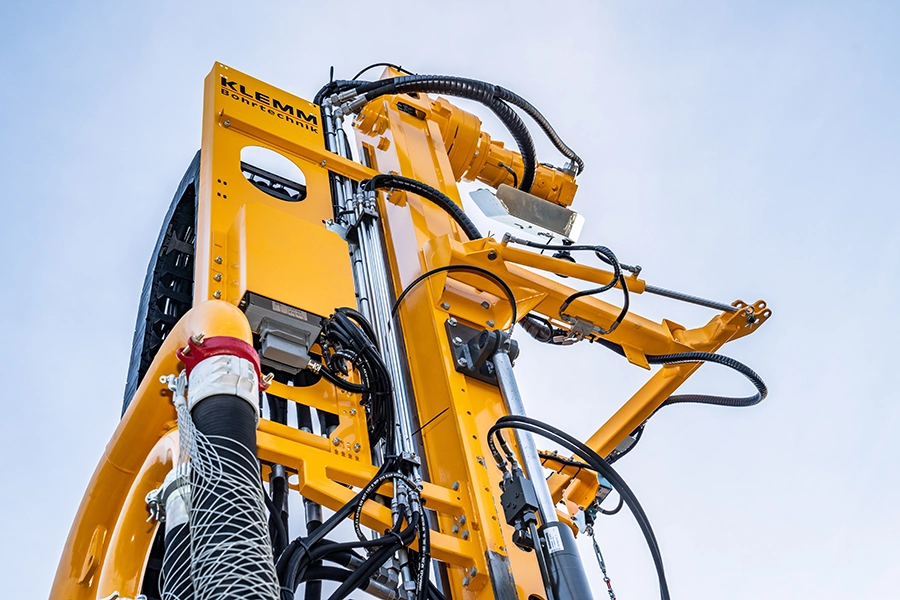

Cimentation
La cimentation de l’échangeur géothermique fermé doit être réalisée sur toute la hauteur du forage immédiatement après la pose de la sonde. Cette cimentation doit garantir des échanges thermiques homogènes par conduction entre la boucle et le terrain.

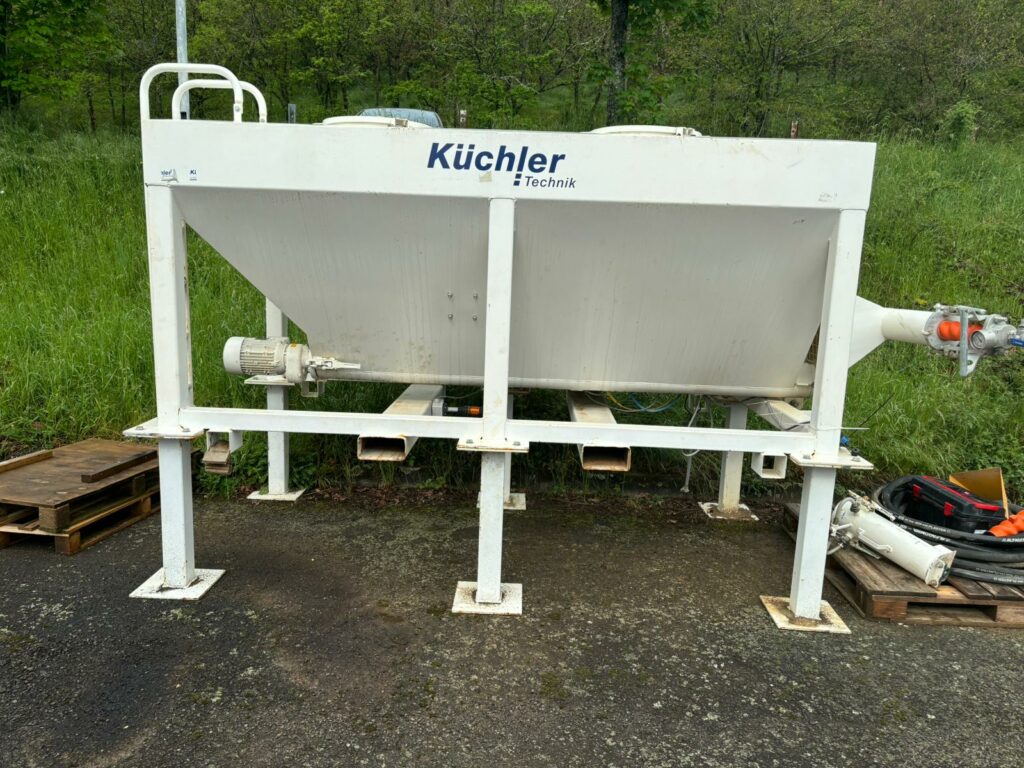

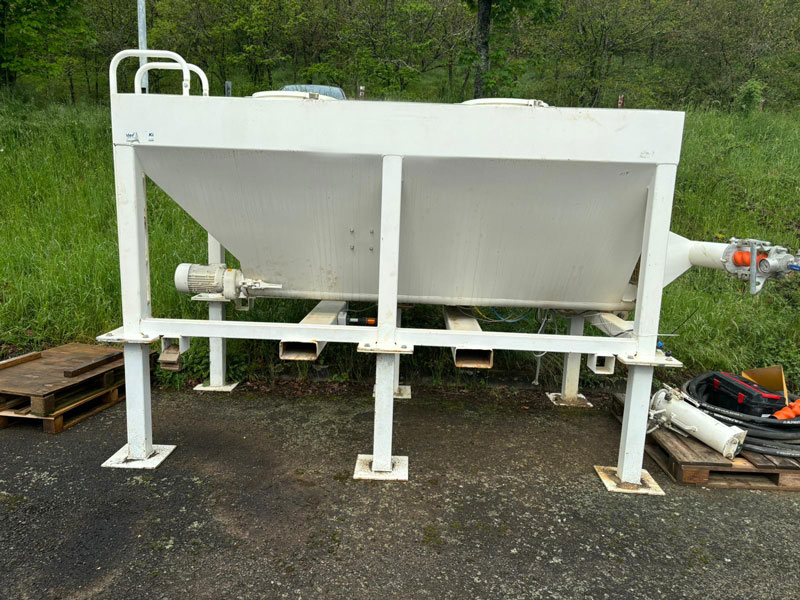

Les ciments ou coulis utilisés pour assurer la cimentation et l’étanchéité des différents horizons géologiques doivent présenter une conductivité thermique minimale de 2 W/(m·K).
Nous assurons le suivi d’avancement et les contrôles à deux étapes clés :
- Le suivi des volumes de coulis injectés
- Essais de caractérisation des coulis ou ciments utilisés.
Infos clés
- Norme : NF X-970, Chapitre 10
- Canne d’injection de diamètre 32mm, même longueur que les sondes
- Coulis : conductivité thermique ≥ 2 W/m·K
- Injection continue via tube « perdu » pour assurer la cimentation totale
Echantillonnage
Des échantillons géologiques sont prélevés et conservés pour analyse afin de suivre le comportement du sol :
- Échantillons pris selon le type de terrain et changements de faciès

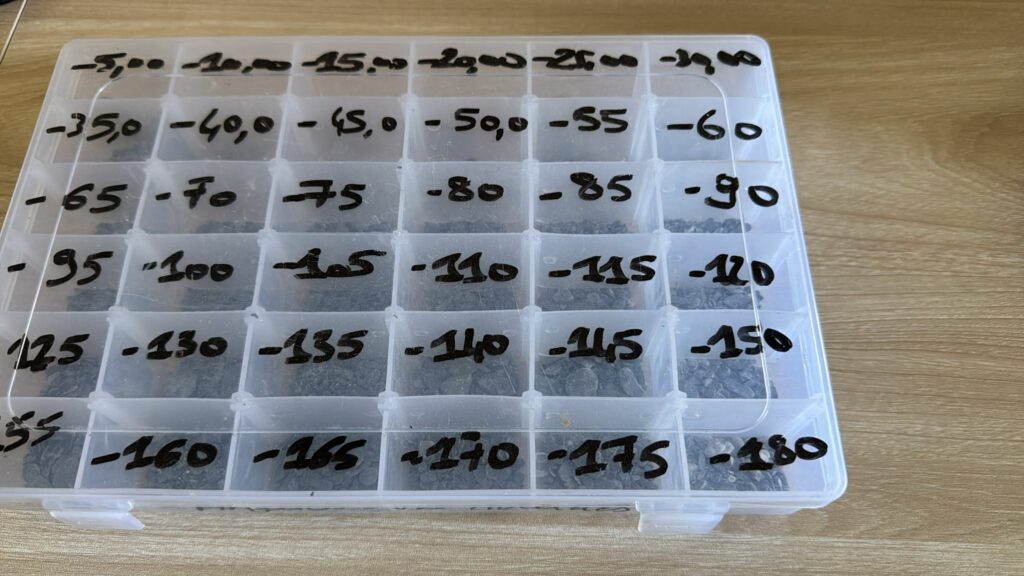

- Identifiés et rangés dans des casiers protégés
- Garantissent la traçabilité complète du forage
Infos clés
- Profondeurs et références du forage notées pour chaque échantillon
- Casiers placés à l’abri des intempéries et des tiers
- Suivi conforme au CCTP du projet
Suivi de chantier
Le suivi de chantier est assuré quotidiennement via des tablettes utilisées directement par les foreurs. Ces outils permettent de renseigner en temps réel l’avancement, les relevés techniques et les aléas, garantissant une traçabilité complète, une remontée d’information immédiate et un pilotage optimisé des travaux.
